本文面向热变形、锻造与组织控制场景，系统总结动态回复（DRV）与动态再结晶（DRX）的机理差异、显微组织判据及其在钛合金与超合金等温锻造中的贡献。文中的插图为基于公开文献信息的示意图，便于在个人博客中直接使用；具体事实判断与工程结论均附参考文献。

1. 为什么在热变形里一定要理解 DRV / DRX？

对于钛合金、镍基超合金这类高温强度高、导热差、成形窗口窄的材料来说，热变形过程中最核心的问题并不是“它能不能变形”，而是：

  1. 流动应力会不会持续升高，导致载荷过大；
  2. 组织会不会在局部失稳，导致裂纹、折叠或组织粗细不均；
  3. 最终能否得到细小、均匀、可控的显微组织。

而这些问题的背后，本质上都与动态软化机制有关。高温塑性变形中最常讨论的两类动态软化机制就是：

  • DRV（Dynamic Recovery，动态回复）
  • DRX（Dynamic Recrystallization，动态再结晶）

可以先记住一句最重要的话：

DRV 更像“缓解加工硬化”，DRX 更像“重建显微组织”。

也就是说，DRV 主要通过位错重排、攀移和湮灭来降低内应力；而 DRX 则通过形成新的低位错晶粒，真正把高畸变组织“重置”成新的组织状态。近 β 钛合金 Ti-55511 的两道次热压缩研究表明，随着第一道次变形温度由 700 °C 升高到 850 °C，主导恢复机制会由 DRX 转向 DRV，这正说明两者并不是孤立存在，而是在不同工艺条件下竞争主导地位[^wang2021]。镍基超合金 GH4151 和 Haynes 282 的研究也显示，不同应变、应变速率、保温时间下，DRX、DRV 及后续的亚动态再结晶（mDRX）会共同决定最终组织[^lv2020][^eriksson2023]。

2. DRV 的机理：它如何“吃掉”加工硬化？

2.1 加工硬化为什么会发生？

金属在塑性变形时，会不断产生并积累位错。位错越多，彼此缠结越严重，继续变形就越困难，于是材料的流动应力不断升高，这就是加工硬化。

如果没有软化机制介入，流动应力会持续上升，最终容易引发：

  • 载荷过高；
  • 局部应变集中；
  • 晶界处损伤累积；
  • 成形失稳甚至开裂。

2.2 DRV 的本质是什么？

**动态回复（DRV）**发生在高温变形过程中，本质上是位错在热激活作用下发生：

  • 重排（rearrangement）
  • 攀移（climb）
  • 交滑移（cross-slip）
  • 湮灭（annihilation）

结果是：材料内部虽然仍在变形，但位错密度不再无限制累积，而是被持续“消解”一部分，于是加工硬化速度下降，流动应力开始趋于平台。

更微观地看，DRV 的结果往往是形成：

  • 位错胞（dislocation cells）
  • 亚晶（subgrains）
  • 低角度晶界（LAGB, low-angle grain boundaries）

这意味着，DRV 并不会立刻生成大量新的等轴晶粒，而是先把高位错组织整理成更有序的亚结构。钛合金热变形综述指出，在 β 单相区 中，β 晶内常见的主导软化机制正是 DRV；而真正的不连续动态再结晶（DDRX）往往更多出现在晶界附近[^furuhara2007]。

2.3 DRV 在流动曲线上的典型表现

DRV 主导时，流动应力曲线通常表现为：

  • 初期仍然上升（加工硬化存在）；
  • 随着应变增加，上升速率减慢；
  • 最后趋于平台，或仅有轻微软化。

下面这张图可以帮助直观理解：

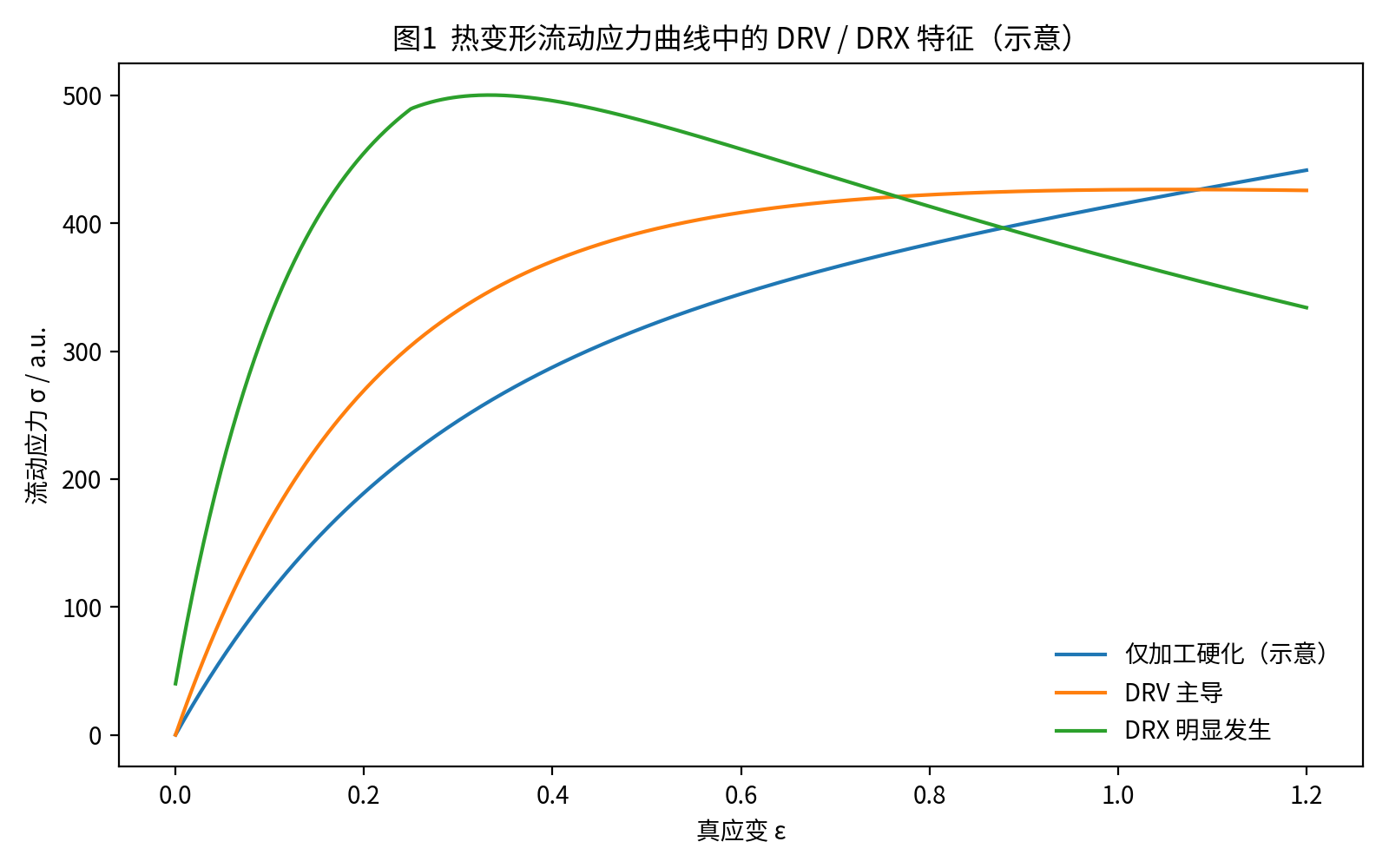

图1 热变形流动应力曲线中的 DRV / DRX 特征（示意）

图1说明：

  • 如果只有加工硬化，曲线会持续上升；
  • 如果 DRV 主导，曲线会上升后逐渐平台化；
  • 如果 DRX 显著发生，则往往会先达到峰值，然后出现更明显的软化。

因此，仅从应力—应变曲线本身，往往可以初步判断材料在该温度和应变速率下更接近“回复主导”还是“再结晶主导”。

3. DRX 的机理：它如何“重建”晶粒？

3.1 DRX 的驱动力来自哪里？

DRX 的驱动力来自于变形储存能。
当材料经历大量塑性变形后，内部会积累很高的位错密度，这种高位错状态意味着高储存能。为了降低系统自由能，材料会倾向于通过形成新生的低位错晶粒来释放这部分储存能，这就是动态再结晶。

相较于 DRV 主要“整理位错”，DRX 的本质更接近于：

把原有高畸变晶粒局部甚至整体替换成新的低畸变晶粒。

因此，DRX 对于晶粒细化、组织均匀化以及热加工塑性的改善，通常比 DRV 更直接。

3.2 DRX 常见的两种模式：DDRX 与 CDRX

3.2.1 DDRX：不连续动态再结晶

DDRX（Discontinuous Dynamic Recrystallization）最典型的特征是：

  • 晶界鼓出（grain boundary bulging）
  • 新晶粒优先在原始高角度晶界、三重点等位置萌生
  • 新生晶粒逐步长大，吞并周围高畸变区域

这种机制在很多镍基超合金中非常典型。GH4151 的研究显示，在其亚固溶温度热变形中，DDRX 是主导的再结晶机制，同时还伴随连续动态再结晶（CDRX）与一种特殊的异质外延型动态再结晶（HDRX）[^lv2020]。

3.2.2 CDRX：连续动态再结晶

CDRX（Continuous Dynamic Recrystallization）不是一下子从旧晶粒边界鼓出一个新晶粒，而是：

  1. 先由 DRV 形成大量亚晶和低角度晶界；
  2. 随着继续变形，这些低角度晶界不断吸收位错；
  3. 晶界两侧取向差逐步增大；
  4. 最终由 LAGB 演化为高角度晶界（HAGB）；
  5. 于是原来的亚晶演化成真正意义上的“再结晶晶粒”。

所以从机理上看：

DRV 往往是 CDRX 的前奏。

3.3 DRV、DDRX、CDRX 的差别

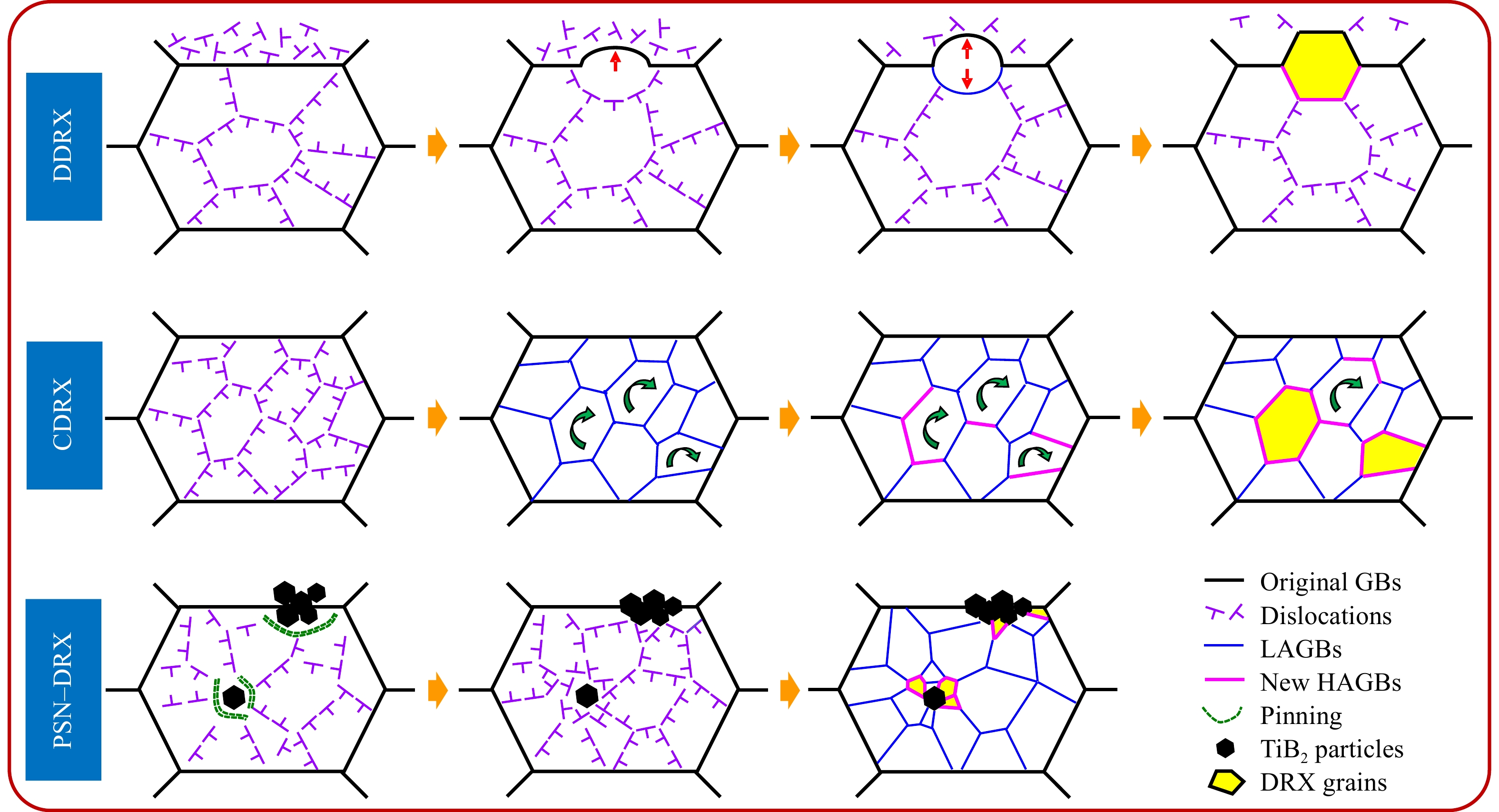

图2 DDRX 与 CDRX 的显微机制示意

  • DRV 的核心是位错重排与亚晶形成，重点在“降低位错密度”，而不是直接产生新晶粒；
  • DDRX 的核心是旧晶界鼓出并形核出新的等轴晶粒；
  • CDRX 的核心是亚晶边界不断吸收位错、逐渐增大取向差，最终连续演化为新晶粒。

sub-grain、位错累积、亚晶界演化

  • sub-grain、位错累积、亚晶界演化

晶界鼓出、DDRX / CDRX

  • 晶界鼓出、DDRX / CDRX

工程上真正困难的地方在于：实际锻造中三者常常同时存在，只是主导程度不同。

4. 怎样从显微组织判断 DRV / DRX？

热变形组织分析时，可以用以下顺序来判断：

4.1 先看位错与取向梯度

如果 EBSD 的 KAM（Kernel Average Misorientation）值整体偏高，通常说明：

  • 局部取向梯度大；
  • 位错密度高；
  • 储存能较高；
  • DRX 具有潜在驱动力。

4.2 再看亚晶与低角度晶界

如果显微组织中出现大量：

  • 位错胞；
  • 亚晶；
  • LAGB（低角度晶界）；

则说明 DRV 非常活跃。若这些低角度边界继续演化，可能进入 CDRX 路径。

4.3 最后看晶界鼓出与新等轴晶

如果在原始晶界或三重点附近看到：

  • 晶界局部弯曲、鼓出；
  • 小尺寸、低畸变的新等轴晶粒；

则强烈提示 DDRX 正在发生。

因此，一个很实用的判断逻辑是：

高 KAM / 高位错 → DRX 有潜力；大量亚晶 / LAGB → DRV 强；晶界鼓出 + 新等轴晶 → DDRX 明显；LAGB 向 HAGB 连续转化 → CDRX 活跃。

Ti-55511 双阶段热变形研究表明，其显微组织中可以同时观察到晶界鼓出与亚晶演化痕迹，但综合分析后认为主导形核机制仍以 DDRX 为主[^he2021]。这也说明：单看一个特征不够，必须把 KAM、晶界类型和新晶粒位置一起看。

5. DRV 与 DRX 不是二选一，而是竞争关系

在热变形中，DRV 和 DRX 并不是简单地“谁有、谁没有”，而更像是在竞争同一个能量来源：

  • DRV 会提前消耗位错储能；
  • DRX 则需要足够的储能积累到临界条件后才能被触发。

于是就出现一种很典型的竞争关系：

  • 如果温度很高、时间很充足、位错更容易攀移和湮灭，DRV 会更强；
  • 一旦储存能被回复过程提前消耗掉，DRX 的临界条件就更难达到；
  • 反过来，如果材料在一定应变和应变速率下快速积累较高位错密度，DRX 就更容易启动。

Ti-55511 的两道次热压缩结果很有代表性：随着第一道次温度提高，主导恢复机制由 DRX 转向 DRV[^wang2021]。这说明：

“温度更高”并不总是意味着“再结晶更多”。

因为高温一方面提高晶界迁移能力，有利于再结晶；另一方面也增强位错攀移和湮灭，使 DRV 更强。究竟哪一方占上风，要看材料体系、相区、应变速率和应变水平共同决定。

6. 钛合金中的 DRV / DRX：为什么相区这么关键？

钛合金和很多普通 FCC 金属不同，它的热变形行为强烈依赖于 α / β 相组成。因此讨论钛合金的 DRV / DRX，不能脱离相区。

6.1 β 单相区：晶内 DRV 常更强，晶界可见 DDRX

对近 β 钛合金或 β 区热加工而言，文献普遍指出：

  • β 晶内更容易发生动态回复；
  • 晶界附近可见不连续动态再结晶；
  • 合适的低应变速率和高温条件有利于再结晶发展，但过高温度也可能使 DRV 过强[^furuhara2007][^wang2021]。

这意味着在 β 单相区，你经常看到的是：

“晶内 DRV + 晶界局部 DDRX”并存。

6.2 α + β 两相区：机制更复杂

在 α + β 两相区，情况会变得更复杂，因为：

  • 晶界 α 可能钉扎晶界，抑制部分晶界迁移；
  • β 基体中可能出现 CDRX 或局部 DRX；
  • 若起始组织是层片状 α，则还可能发生 α 片层球化（globularization）；
  • 因而“回复—再结晶—球化”往往是协同演化的，而不是单一机制。

Ti-6Al-4V 等层片组织钛合金在热变形中常出现 α 球化与再结晶协同演化；而 Ti-55511 在 α+β 区的研究也表明，动态球化与再结晶会共同影响软化行为和最终组织[^lin2020]。

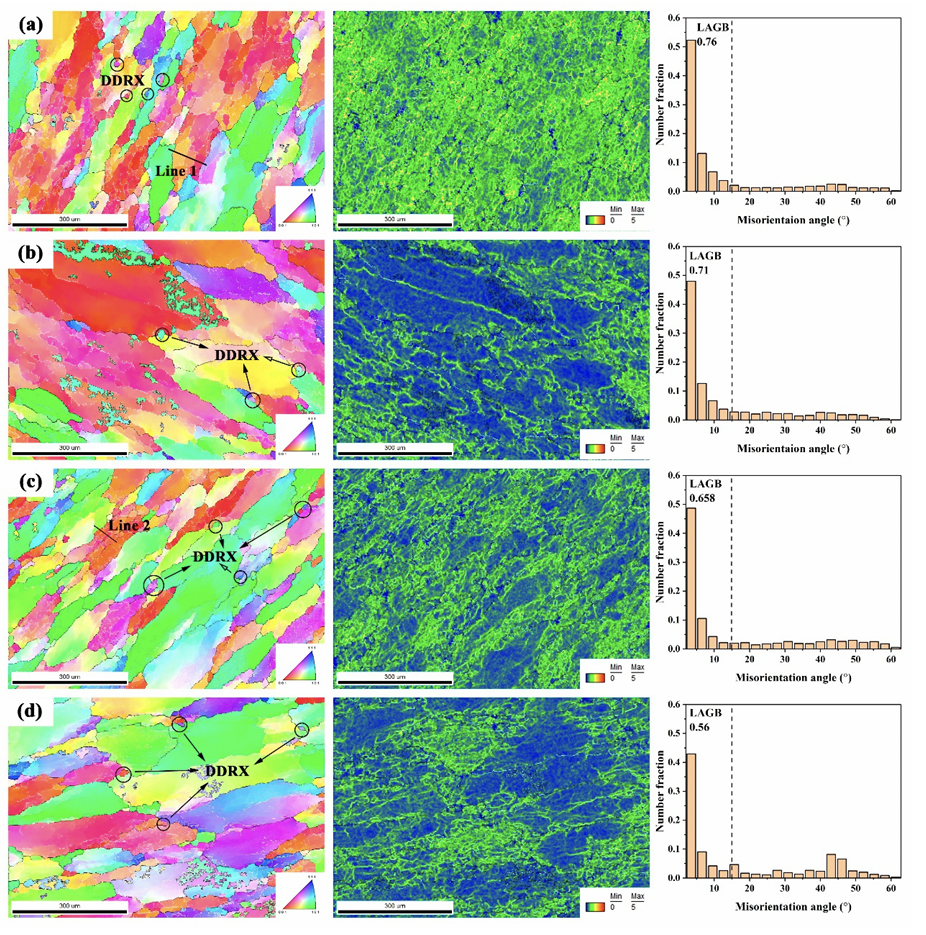

图3 不同温度下EBSD + KAM 图

图3说明：

  • 不同温度下 DRV / DRX 的变化
  • EBSD和KAM图谱：(a) 700℃、(b) 750℃、(c) 800℃、(d) 850℃

7. DRV / DRX 在等温锻造中到底贡献了什么？

7.1 为什么等温锻造特别依赖组织演化控制？

等温锻造（isothermal forging）的特点是：

  • 模具温度较高；
  • 坯料温度较高；
  • 变形过程中温降更小；
  • 应变速率往往相对较低；
  • 塑性流动更稳定。

这类工艺非常适合钛合金、镍基超合金等难变形材料。2025 年关于高性能钛合金等温近净成形的综述指出，等温锻造能够缓解传统锻造中因变形死区造成的组织不均，从而改善组织和性能的一致性[^chu2025]。2011 年关于钛合金复杂承力结构件等温近净成形的论文则指出，该技术能够获得更细小、均匀的组织，同时提高材料利用率并降低制造成本[^guo2011]。

7.2 DRV 的贡献：让材料“更好锻”

DRV 在等温锻造中的主要工程贡献包括：

（1）降低流动应力与成形载荷

通过位错重排和湮灭，DRV 可以降低加工硬化速度，使流动应力更平稳。这对于：

  • 大投影面积件；
  • 薄壁件；
  • 高温高强材料；
  • 长行程复杂成形；

尤其重要，因为它能直接降低模具负荷与设备负担。

（2）缓解局部失稳与早期开裂

局部高位错区如果能通过回复持续释放储存能，就不容易在早期因硬化过度而形成严重应变集中，因此对成形稳定性有积极作用。

（3）为 CDRX 提供前体亚结构

如果后续应变进一步累积，DRV 形成的亚晶和 LAGB 还可能继续演化成 CDRX。因此在很多情况下，DRV 不是 DRX 的对立面，而是其前奏。

7.3 DRX 的贡献：让组织“更好”

DRX 在等温锻造中的作用更加直接：

（1）晶粒细化

这是最经典、也是最重要的贡献。再结晶形成的新晶粒位错密度低、尺寸更细小，有利于获得更好的强塑性匹配和更均匀的后续热处理响应。

（2）组织均匀化

对于形状复杂、局部应变差异较大的锻件，DRX 可以帮助“重置”那些高畸变区域，从而减轻不同区域之间的组织差异。

（3）提高热加工塑性

当高储能区域被再结晶转化为低位错新晶粒后，材料后续继续变形时通常更不容易发生损伤累积和局部失稳。

8. 镍基超合金中的 DRX：为什么它尤其关键？

与钛合金相比，镍基超合金往往具有：

  • 更高的高温强度；
  • 更复杂的析出相强化；
  • 更高的变形抗力；
  • 更强的组织敏感性。

因此在超合金热锻中，DRX 往往是组织重建与细化的核心机制。

8.1 GH4151：DDRX 主导，CDRX 与 HDRX 共存

GH4151 的研究指出，其在亚固溶温度热变形中：

  • 常规机制包括 DDRX 与 CDRX；
  • DDRX 为主导机制；
  • 同时观察到一种由粗大初生 γ′ 参与的 HDRX（heteroepitaxial dynamic recrystallization）[^lv2020]。

这说明在析出强化型超合金中，再结晶并不只是简单的“晶界鼓出”，第二相颗粒也可能参与异质形核或影响晶界迁移。

8.2 Haynes 282：不仅要看 DRX，还要看 mDRX

Haynes 282 的研究显示，在热压缩后短时间保温（up to 120 s）阶段，亚动态再结晶（mDRX） 可以主导组织继续演化[^eriksson2023]。这对工业锻造非常重要，因为实际生产里通常存在：

  • 多道次锻造；
  • 道次间停留；
  • 模具保温；
  • 缓慢冷却或短暂停留。

于是最终组织不只取决于“变形瞬间”，还取决于：

变形 + 停留 + 冷却全过程。

这也是为什么在超合金等温锻造中，工艺设计往往必须同时考虑：

  • 变形温度；
  • 应变速率；
  • 单道次应变；
  • 道次间停留时间；
  • 保温与冷却策略。

9. 工程上怎么用 DRV / DRX 去反推工艺窗口？

如果把前面的内容落到工艺设计上，可以得到很实用的判断逻辑。

9.1 当 DRV 过强时

可能出现的表现：

  • 应力曲线峰值后软化不明显，更多是平台化；
  • 晶内亚结构多，但新等轴晶比例不高；
  • 虽然变形相对稳定，但晶粒细化不足；
  • 最终组织可能偏粗，后续性能改善有限。

这类情况常见于：

  • 温度偏高；
  • 应变速率过低；
  • 单道次应变不足；
  • 停留时间过长。

9.2 当 DRX 充分但不过度时

这通常是较理想的状态：

  • 流动应力峰后适度下降；
  • 有较高比例细小等轴晶；
  • 组织均匀，局部高畸变区被有效“重置”；
  • 载荷、塑性与最终组织达到较好平衡。

9.3 当 DRX / mDRX 过度时

也并不一定是好事，可能带来：

  • 晶粒异常长大；
  • 组织粗化；
  • 某些区域因停留过久而过度再结晶；
  • 性能离散性增大。

因此，真正理想的目标不是“DRX 越多越好”，而是：

让 DRV 和 DRX 以合适比例配合，在成形稳定性与组织细化之间取得平衡。

10. 结语

如果只用一句话概括：

DRV 决定材料在热变形时“能否更平稳地继续流动”，DRX 决定材料在热变形后“能否获得真正更优的组织”。

对于钛合金和超合金等温锻造而言，这两者并不是非此即彼，而是一个连续的、竞争又协同的动态过程。真正高水平的工艺设计，核心不是单纯追求更高温度或更低速度，而是通过温度、应变速率、应变量和停留时间的组合，让 DRV 与 DRX 发生在正确的程度、正确的位置、正确的时刻。

参考文献

[^furuhara2007]: Furuhara, T., et al. Dynamic Recrystallization in Titanium Alloys during Hot Deformation. Proceedings of the 11th World Conference on Titanium, 2007. 可参考公开会议文档：https://cdn.ymaws.com/titanium.org/resource/resmgr/ZZ-WCTP2007-VOL2/2007_Vol_2_Pres_15.pdf

[^wang2021]: Wang, H., Guo, J., Zhou, K., Zhang, X., Chen, C. Investigation of the Dynamic Recovery and Recrystallization of Near-β Titanium Alloy Ti-55511 during Two-Pass Hot Compression. Metals 2021, 11(2), 359. DOI: https://doi.org/10.3390/met11020359

[^he2021]: He, C., et al. Microstructural Variation and a Physical Mechanism Model for a Ti-55511 Alloy during Double-Stage Hot Deformation with Stepped Strain Rates in the β Region. 2021. 文献信息可参考公开索引与全文镜像。

[^lin2020]: Lin, Y. C., et al. Spheroidization and Dynamic Recrystallization Mechanisms of a Ti-55511 Alloy during Hot Compression in the α + β Region. Materials Science and Engineering A 2020. 文献讨论了 Ti-55511 在 α+β 区球化与再结晶的协同演化。

[^lv2020]: Lv, S., Chen, X., et al. Investigation on Sub-Solvus Recrystallization Mechanisms in an Advanced γ-γ′ Nickel-Based Superalloy GH4151. Materials 2020, 13(20), 4553. DOI: https://doi.org/10.3390/ma13204553

[^eriksson2023]: Eriksson, E., Hanning, F., Andersson, J., Colliander, M. H. Meta-Dynamic Recrystallization in the Ni-Based Superalloy Haynes 282. Metals 2023, 13(8), 1335. DOI: https://doi.org/10.3390/met13081335

[^chu2025]: Chu, S., Huang, W., Liang, G., Meng, Q., Zhou, X., Mao, B. Research Trends in Isothermal Near-Net-Shape Forming Process of High-Performance Titanium Alloys. Materials 2025, 18(3), 578. DOI: https://doi.org/10.3390/ma18030578

[^guo2011]: Guo, H., Yao, Z., Zhao, Z., Guo, Y., Tang, J., Li, Y. The Application of Isothermal Near Net-shape Forming Technology on Titanium Complicated Load-bearing Structures. Proceedings of the 12th World Conference on Titanium, 2011. 可参考公开会议文档：https://cdn.ymaws.com/titanium.org/resource/resmgr/ZZ_WTCP_2011_Re-Do/V3/2011_Vol.3-1-J-The_Applicati.pdf
